Pièces détachéesPrise de mesures et pose du store extérieur screen motorisé
Prise de mesures store extérieur screen motorisé
Tolérance de fabrication +/- 5mm
Votre dimension
| Largeur totale |  |
Hauteur totale (Barre de lestage comprise) |

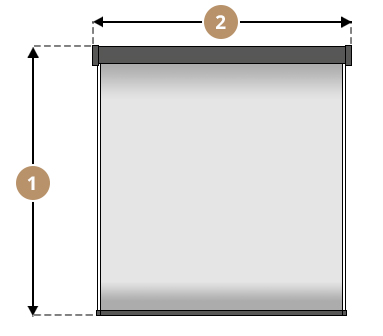

Les dimensions indiquées dans la fiche produit des store extérieur motorisé sont celles de la dimension totale du produit (dit "hors-tout").
Pour obtenir la dimension tissu seule, il faut retirer 7cm à la dimension totale, correspondant à la dimension des mécanismes de chaque côté (3,5cm de chaque côté)
- Hauteur du tissu (barre de lestage comprise)
- Largeur totale = largeur du tissu + 7cm pour le mécanisme.

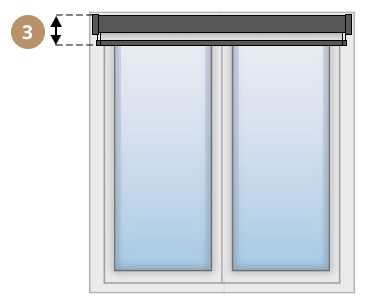

- Encombrement = hauteur totale du store fermé, soit ~14cm.

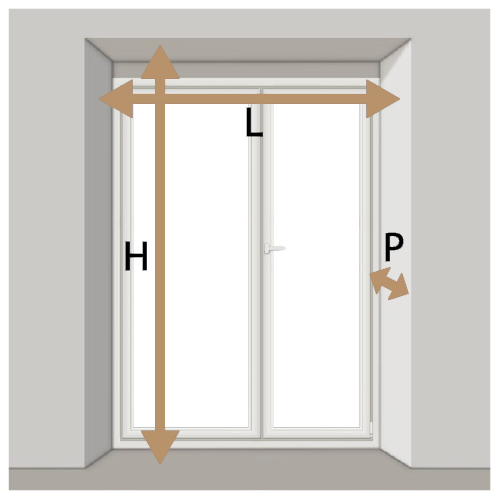

Prise de mesure
Il est recommandé d'effectuer une prise de mesure en 3 points.
Mesurer la largeur et la hauteur entre les murs. Nous vous conseillons de prendre vos dimensions à trois endroits différents (si les mesures ne sont pas les mêmes, retenir la plus petite pour la POSE 1 et 2 et la plus grande pour la POSE 3).
- Pour la hauteur, effectuez trois prises de mesure, à gauche, au centre et à droite de l'encadrement
- Pour la largeur, effectuez trois prises de mesure, en haut, au centre et en bas de l'encadrement
- Pour les deux dimensions, retenir uniquement la dimension la plus petite.

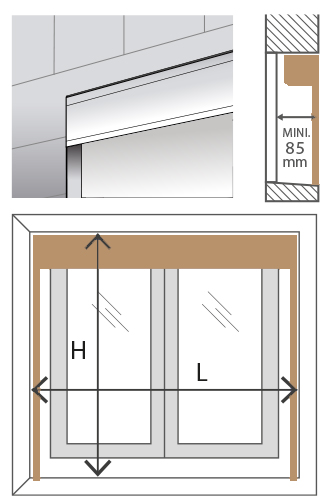

Pose entre les murs (enroulement extérieur)
avec fixations fournies
Coffre en retrait de la façade (sous le linteau)
- Choix largeur du store = largeur de l'encadrement (valeur la plus faible des trois prises de mesures effectuées)
- Hauteur du tissu = hauteur de l'encadrement (valeur la plus faible des trois prises de mesures effectuées)
Vérifier que l'encadrement de votre fenêtre ait une profondeur d'au moins 85mm.

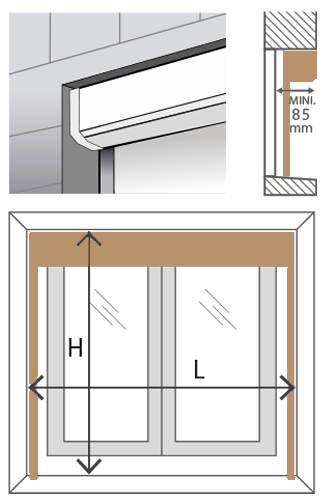

Pose entre les murs (enroulement intérieur)
Fixations fournies à visser
Coffre dans l’alignement de la façade (sous le linteau)
Vérifier que l’épaisseur du coffre n’excède pas l’épaisseur du mur extérieur.
- Choix largeur du store = largeur de l'encadrement (valeur la plus petite des trois prises de mesure effectuées)
- Hauteur du tissu = hauteur de l'encadrement (valeur la plus faible des trois prises de mesure effectuées)
Vérifier que l'encadrement de votre fenêtre ait une profondeur d'au moins 85mm.

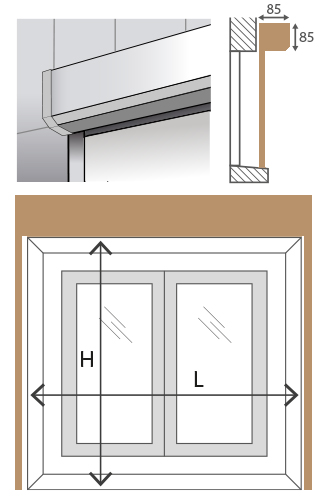

Pose en applique sur la façade
Fixations fournies à visser
Pose en applique sur la façade. Assurez-vous qu'aucun obstacle vienne gêner la descente du store.
- Largeur minimale du store = largeur totale de l’encadrement + ~10cm
- Hauteur du store = hauteur totale de l’encadrement + 9cm (hauteur du coffre)

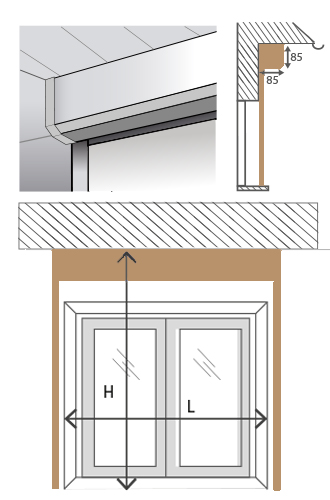

Pose en applique sous toiture
Fixations fournies à visser
Pose en applique sous la toiture. Assurez-vous qu'aucun obstacle vienne gêner la descente du store.
- Largeur minimale du store = largeur totale de l’encadrement + ~10cm
- Hauteur du store = selon hauteur sous toiture

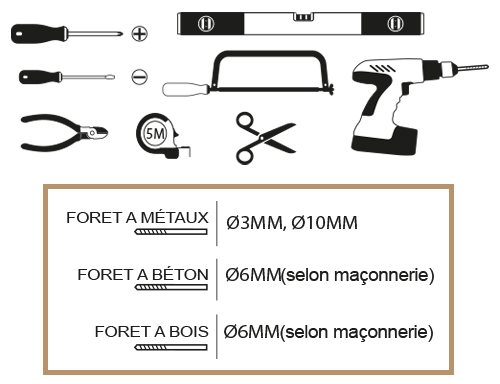

Outillage à prévoir pour la pose
Avant de procéder à l'installation de votre store, nous vous recommandons de préparer les outils suivant :
- Un tournevis cruciforme
- un tournevis plat
- une pince
- un mètre
- un niveau à bulle
- une scie à métaux
- une paire de ciseaux
- une perceuse

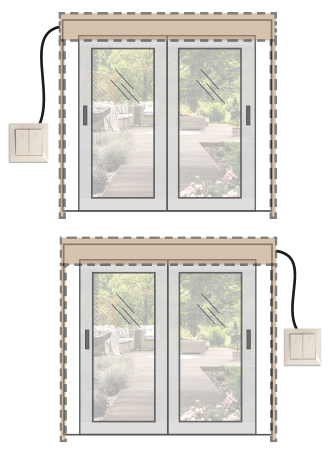

Choix du placement de l'interrupteur
Uniquement pour les stores extérieurs avec interrupteur
Vous pouvez positionner l'interrupteur à gauche ou à droite.
Si vous souhaitez inverser le sens de l'interrupteur, il sera alors nécessaire d'inverser le sens du moteur dans le tube d'enroulement.
Référez-vous à la notice pour effectuer cette inversion.
Que contient mon store extérieur screen motorisé ?
Mon colis contient :
- Une tige de réglage des butées
- Un interrupteur ou une télécommande (selon le modèle choisi)
- Un câble d'alimentation moteur
- Des câbles de guidage
- la quincaillerie nécessaire à l'installation du produit
Service mise à dimensions Madéco
MADECO vous simplifie la vie et s’occupe de recouper sur-mesure la largeur de votre store grâce au service de mise à dimensions personnalisées.
Pour utiliser le service « Recoupe sur-mesure », rien de plus simple :
- Rendez-vous sur la page produit du store voulu.
- Cliquez sur « LAISSEZ-NOUS FAIRE » dans le cartouche « RECOUPE SUR-MESURE »
- Entrez la dimension souhaitée dans la partie « largeur » et sélectionnez la dimension voulue parmi les dimensions proposées dans la partie « hauteur ».
- Cliquez sur « Valider la mise à dimension ».
- Vous pouvez maintenant ajouter votre store mis à vos dimensions dans votre panier.
Attention
- Le service « Recoupe sur-mesure » n’est disponible que pour les stores Enrouleurs, Jour/Nuit et Vénitiens.
- Les stores mis à vos dimensions ne seront ni repris ni échangés.
